Has notado al llegar a una casa que existen interruptores de luz de uno o de dos o de tres switches para poder encender la luz? Ademas te has percatado de los tipos de tomacorrientes? Algunos están empotrados a la pared y otros sobrepuestos o superpuestos? Todo esto tiene un por qué y en este publicación te aclararemos esa pequeña inquietud.

ELECTRICISTAS EN BOGOTÁ NORTE CONTRATA A NUESTROS ELECTRICISTAS 24 horas (ver mas..)

Te presentamos los diferentes tipos de conexiones eléctricas que más encontrarás en la vida

TIPOS DE INTERRUPTORES

Es importante que sepas que cada conexión eléctrica tiene un categoria y una subcategoria, por ejemplo, existen los interruptores ( categoria) y los interruptores residenciales, comerciales o industriales son subcategorias. Para efectos de esta publicación solo mencionaremos algunos para facilitar la comprensión de la lectura y para acortar el texto.

INTERRUPTORES SIMPLES O DOMÉSTICOS

Sirven para encender y apagar las luces de una determinada área, pueden ser cuartos, baños, cocinas y salas. Podemos encontrar interruptores de 1 solo polo, de 2 o de 3. Esto varía dependiendo de la necesidad de cada espacio. Por ejemplo si tenemos un baño mínimo encontraremos un interruptor simple o de 1 polo para dar luz a todo el baño.

Sin embargo, encontramos salas amplias donde se necesitan mas de 1 interruptor por la cantidad luces que se necesitan para iluminar un área, para ello podemos contar con los interruptores dobles o triples.

INTERRUPTOR DOBLE O TRIPLE

Los interruptores se pueden clasificar en individuales, dobles o triples y esto tiene que ver simplemente con la cantidad de puntos de luz que se necesitan iluminar, es decir, que todo dependerá de nuestros gustos y necesidades y en ocasiones también dependerá del diseño eléctrico a construir o ya construido.

De acuerdo con la normativa colombiana RETIE, ningún interruptor individual puede encender mas de cinco lamparas, por lo que si tenemos en una sala bien sea de una casa, un apartamento o de un restaurante 8 lamparas, lo ideal es utilizar un interruptor doble y conectar así 4 puntos de luz para un botón y los otros cuatro al resto.

Sin embargo, este no es el único patrón a la hora de saber cual o cuales interruptores instalar, se debe también considerar el consumo en esas luminarias para no excedernos de la capacidad del interruptor a instalar. El consumo de potencia.

Los interruptores domésticos tienen en promedio una capacidad de hasta 15 amperios de flujo de energía, por ende podemos tener si es posible 3 lamparas de consumo cada una de 5 amperios que me suman 15 amperios (Mucho amperaje para ser lamparas pero es para efectos de este ejemplo es valido), entonces, según lo antes mencionado de la norma retie son máximos son 5 lamparas por botón pero con este consumo estaríamos sobre pasándonos de la capacidad nominal del botón del interruptor. Estas sobrecarga generan que el circuito se calienta tanto que el cable puede derretirse y adicionalmente genera un completo deterioro en el botón del interruptor.

No se trata de instalar un interruptor porque si, se trata de ser consecuentes de acuerdo con lo que nos diga la normativa eléctrica colombiana junto con las especificaciones técnicas de cada material a instalar

En este orden de ideas, este será nuestro patrón para el diseño eléctrico adecuado para la instalación de lamparas y por esta razón te recomendamos conocer el consumo generado por cada lampara a instalar y la cantidad de las mismas para así estar en capacidad de poder saber cual interruptor instalar, si uno individual, doble o triple. Con esto ya podrás comenzar a garantizar no tener ningún problema eléctrico en tu red.

INTERRUPTORES TIPO BREAKER

Un breaker es también un interruptor pero de mayor capacidad de corriente permisible en comparación con un interruptor de los antes mostrados.

El breaker viene siendo el interruptor de los tomacorrientes y de luces, es decir, el que enciende o apaga un circuito, mientras que, los interruptores se instalan solo para controlar el encendido y apagado de las luces.

Los breaker son diseñados para soportar mayores cantidades de amperaje por lo que podemos realizar diseños eléctricos que nos permitan conectar tacos de capacidades mucho mayores a las de los interruptores domésticos. Mientras que los interruptores pueden soportar hasta 15 amperes existen tacos monofásicos que van desde los 20 amperios hasta los 100 amperios. Esto hace la diferencia de un taco de un interruptor domésticos.

Simplemente un breaker es el interruptor de una toma. Mientras que las luces dependen de un switch en la pared para poderse alimentar, los tomacorrientes son manejados por los breakers o tacos.

Dependiendo de los circuitos, existes corrientes con 110 y 220 voltios, por lo que tenemos a disposición breaker monofásicos, bifásicos y trifásicos.

Ahora bien, si necesitamos dar corriente a equipos bifásicos y trifásicos entonces te presentamos los tacos dobles o triples. Al igual que los monofásicos, estos tacos tambien tienen capacidades  de amperes que van desde los 20 hasta los 100 amperes.

BREAKER DOBLE



BREAKER TRIPLE

TIPOS DE TOMACORRIENTE

Del mismo modo, los toma corrientes tienen su normativa que es la RETIE, para ello la norma retie permite dos tipos de toma y dependiendo del caso pueden ser utilizadas o no.  Te invitamos a revisar nuestra publicación de como cambiar un tomacorriente y también puede revisar las partes de un tomacorriente

Son los que más reconocemos, los mas frecuentes y por ende los más comerciales. Con frecuencia son interruptores que traen dos entradas hembras, esto quiere decir que puede conectar tus electrodomésticos a ese punto eléctrico. Normalmente encontramos

TOMACORRIENTE DE EMPOTRAR

Son las mas comunes encontradas en los puntos eléctricos de nuestras casas y apartamentos ya que están empotradas en la pared y ancladas dentro de una caja 5800 a la cual se pueden sujetar los tornillos del tomacorriente.

Este tipo de tomacorriente normalmente es doble y tiene una conexión para el acceso al polo a tierra para proteger los equipos que se desean conectar

TOMACORRIENTE DE SOBREPONER

Estos van sobrepuestos a los muros o a las paredes, la idea simplemente es acelerar un poco el proceso de instalación  y también debido a que el material donde este va instalarse no es de facil perforaciones para que los cables eléctricos queden internos en la pared.

Por ejemplo los muros que son prefabricados su resistencia a la compresión y a las perforaciones no permite que sea fácil realizar un corte para la instalación de una toma. Sin embargo estos muros en ocasiones antes de su construcción ya tienen los huecos prediseñados de donde irá la toma, incluso con las tuberías. Pero en los casos donde queramos reubicar el punto eléctrico es mas facil y rapido utilizar una toma de sobreponer.

Estos mismo aplica cuando tenemos paredes de madera, la madera se puede perforar facilmente pero no se le pueden realizar cortes para meter cables, de modo que la solución inmediata es una toma de sobreponer con los cables instalados con canaletas.

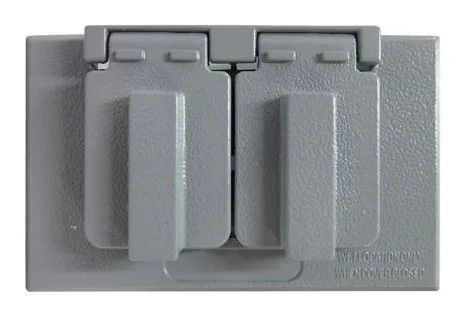

TOMACORRIENTE DE EXTERIORES O DE INTERPERIE O PARA ZONAS HÚMEDAS

Cuentan con una protección contra exteriores ideal para evitar que se filtre el agua, humedades, nieve y demás. Con esa protección la cual simplemente levantas tendrás acceso al enchufe. Se utilizan en exteriores, cocinas industriales o cocinas de restaurantes con el fin de proteger filtraciones de agua en el conducto eléctrico.

TOMA DE EMPOTRAR GFCI

Este tipo de tomas tiene un breaker de seguridad interno que en caso de suscitar un corto circuito en el equipo conectado a esta toma el se acciona como medida de seguridad evitando que se dispare el taco y por ende se quede sin luz todo el circuito. si quieres saber más de por qué se saltan los tacos de la luz puedes hacer click

INTERRUPTOR TOMA

Es muy frecuente verlos en los baños; imaginate estar en el baño frente del espejo y deseas afeitarte o secarte el pelo, puedes conectarlo en este tipo de toma. Pero ademas si tu espejo tiene una luz adicional a la central del baño este interruptor acciona esa iluminación, ya que en un mismo punto eléctrico puedes conectar electrodomésticos como secadores de pelo, maquinas de afeitar pero al mismo tiempo podrás encender la luz del espejo
